Nový zdroj pro Atari 520ST / napájení z jediného zdroje 5V
Původní Atari 260/520ST potřebuje ke svému provozu zdroj se třemi napětími: +5V, +12V a -12V.
Zdroj, který je v balení počítače je obrovský. Když berete počítač na různé akce, tak to není
zrovna moc pohodlné. Už delší dobu jsem přemýšlel, jak ho nahradit něčím menším. Prvním krokem
bylo použití 3 hladinového Mean Well GP25A13D-R1B. Nicméně jsem chtěl jit ještě dál a tak vznikla
tato jednoduchá konstrukce.
Síťový 3 hladinový adaptér
Zdroj Mean Well je fajn, ale tříhladinová verze GP25A13D-R1B je poměrně drahá a navíc pro použití s Atari se musí vyměnit výstupní konektor na kabelu nebo zapojit přes redukci. Podle datasheetu ke zdroji Mean Well lze redukci pro Atari ST zapojit takto:
| Konektor k Atari | pin | kanál | pin | Konektor ke zdroji Mean Well |
|---|---|---|---|---|
 |
1 | Ucc +5V | 3 |  |
| 2 | Not connected | |||
| 3 | GND | 1 | ||
| 4 | Ucc +12V | 5 | ||
| 5 | Ucc -12V | 4 | ||
| 6 | Ucc +5V | 3 | ||
| 7 | GND | 2 |
Realizace s měničem
V Atari je k hlavnímu napájení použita větev 5V. Větve s +-12V jsou potřeba pouze pro napájení sériové linky a TV modulátoru. V pozdějších modelech s vestavěnou floppy mechanikou byla dokonce -12V tvořena malým měničem. To mě vedlo k myšlence realizovat obě 12V větve také měničem a 520ST by bylo možně napájet z jediného zdroje 5V stejně jako 8 bitové Atarko.
Dalším důvodem pro tuto změnu je vypínač v napájecím obvodu počítače. V Atari museli hodně šetřit, protože je v něm použit pouze jednopólový vypínač. Ten je zapojen pouze v 5V větvi, Obě +-12V větve jsou tak aktivní i ve vypnutém stavu. Tato skutečnost mě jenom utvrdila, že je dobrý nápad měnič vestavět do počítače.
Na následujícím schema je nový obvod pro napájení, Jako měnič je použit malý integrovaný obvod MCA05D12S.
Schema měniče.
Výstup tohoto měniče je možno zatížit až 40mA, což je dokonce o něco více než původní zdroj Atari CO 70102-3, který dodává 30mA. Kromě měniče je potřeba už jenom pár kondenzátorů. Zapojení je natolik jednoduché, že se dá realizovat na univerzální desce. Nicméně v download části je k dispozici návrh malého PCB. Měniče tohoto typu jsou dostupné i od jiných výrobců.
Vestavba do Atari spočívá v odpojeni původních +-12V větví. Nejlépe to jde udělat za souhlasnou tlumivkou a tam i připojit výstup z nového zdroje. Napájení měniče se připojí za vypínač v Atari.

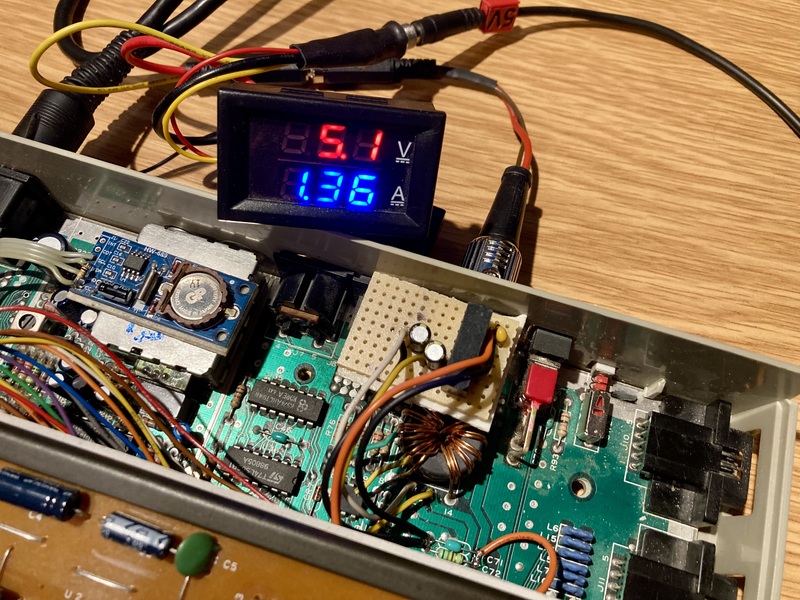

Zapojený měnič v Atari 520ST..
Závěr
Takto upravený počítač lze napájet z jednohladinového zdroje 5V. Jak je vidět plně vybavená 520ST se 4MB RAM a IDE interfacem s adaptérem na SD kartu odebírá okolo 1.4A. Podle toho je třeba dimenzovat napájecí zdroj.
Lze použít třeba návrh zdroje z 3D Oldcomp katalogu. Samozřejmě je potřeba použít správný napájecí konektor a jeho zapojení.
Linky a soubory ke stažení
- Gerber balíček PCB měniče
- Zapojení napájecího konektoru Atari 520ST
- Rekonstrukce PCB Atari 260/520ST
- 3D Odkazník - zdroj pro Atari
- Tří hladinový zdroj Mean Well
Upozornění: zapojení vychází z mé vlastní zkušenosti. Pokud se ho rozhodnete vyzkoušet, děláte tak na vlastní odpovědnost.
