Multilink
Multilink je síťový interface pro 8bitové Atari počítače, který poprvé představil Jirka BeWeSoft Bernášek na Atariádě v roce 2002. Schema a první hru Multi Dash zveřejnil ve Flopu č. 45. V roce 2016 jsem udělal malou sérii interfaců. Jenže k němu nikdy nebyla zveřejněna dokumentace. Protože se mě na ni několik lidí nedávno ptalo, tak tady je.

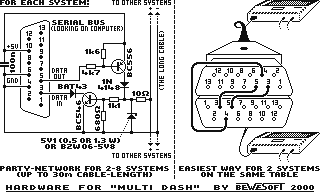

Původní Jirkova verze vycházela ze hry Maze of Agdagon a interfacu Multilink II od DataQue. Jirkovo schema z Flopu je zde:
Schema

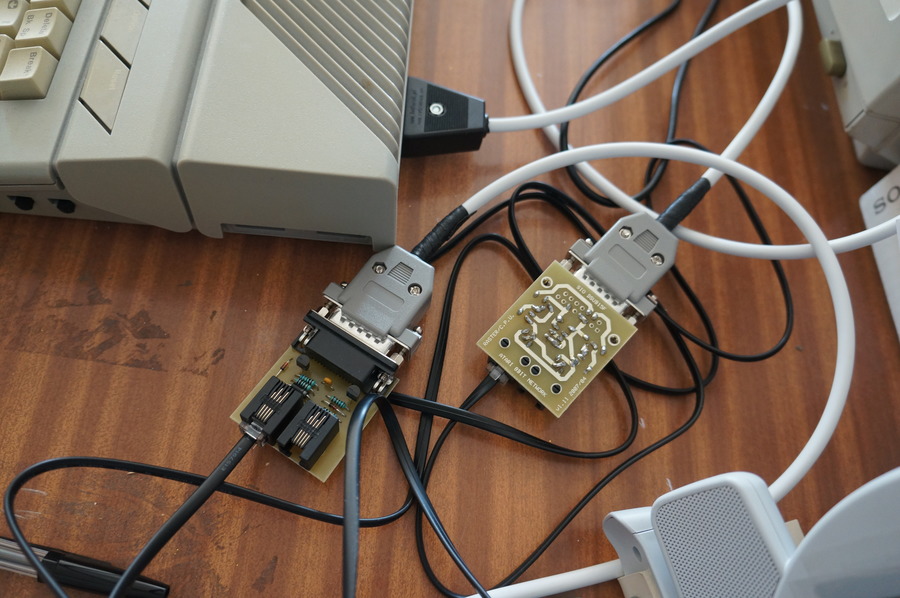

Další verzi navrhl Raster. Ten pro propojování počítačů použil místo původních kabelů s konektory CINCH, běžné telefonní 4 žilové kabely zakončené konektory RJ11. Tyto konektory jsem zachoval.
Rasterova verze Multilinku

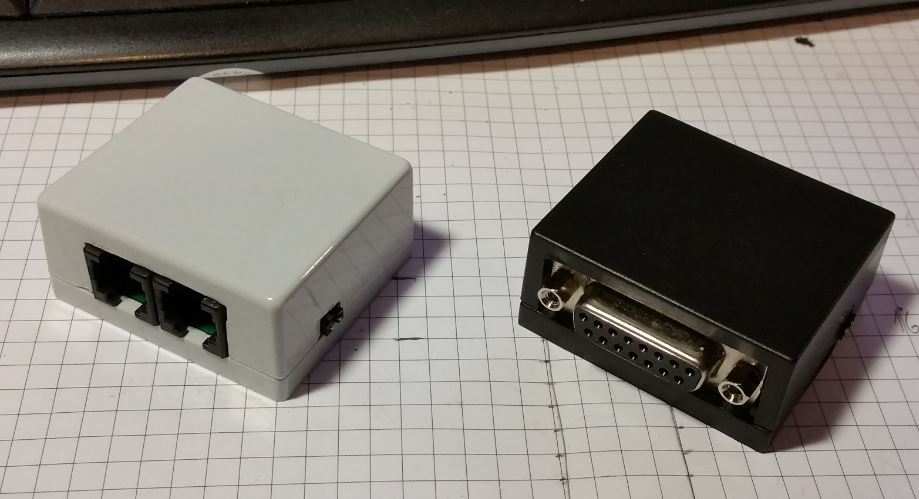

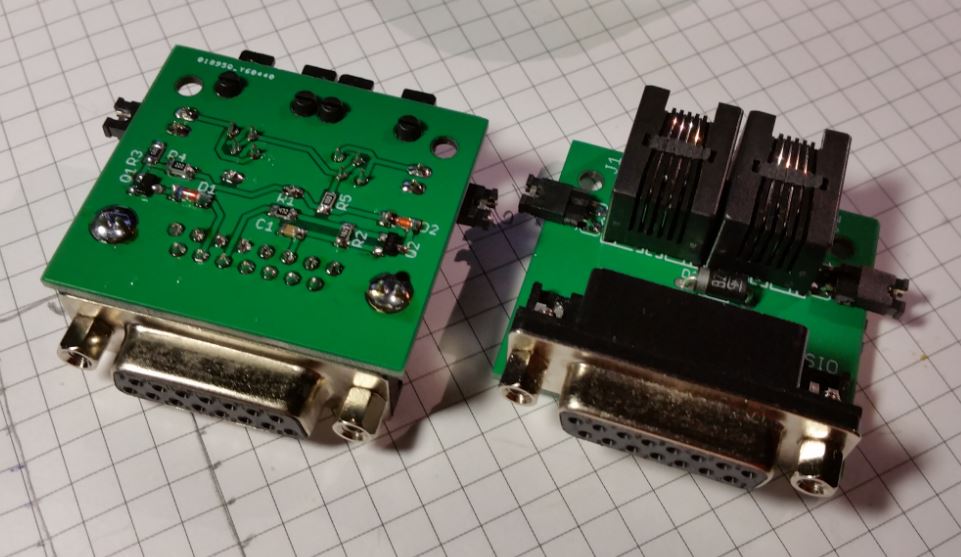

Moje verze, která vychází z Radkovy, ale využívá SMD součástky. Bylo to proto, aby se vlezla do malé, běžně prodávané krabičky, v době návrhu totiž nebyly běžně dostupné 3D tiskárny.
SMD verze

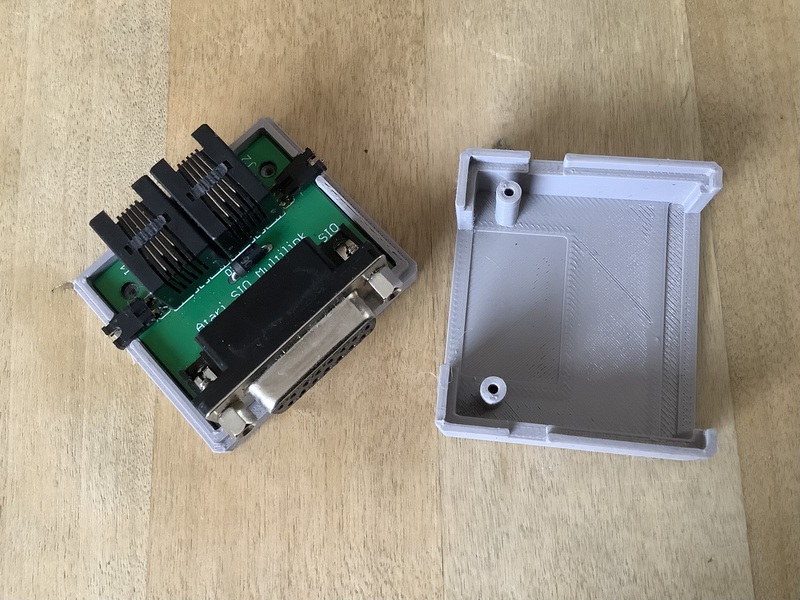

Interface byl k dispozici ve formě stavebnice. Po letech jsem zjistil, ze se spousta adaptérů stále používá bez krabičky, jenom jako volná osazená deska. Ne všichni uživatelé totiž zvládli do plastové krabičky vyříznout otvory pro konektory. Dnes už 3D tiskárnu vlastní skoro každý, navrhl jsem tedy krabičku pro tisk.
Mulltilink v nové tištěné krabičce.
Linky a soubory ke stažení
V balíčku ke stažení je schema a návrh desky v Eagle, gerber podklady pro výrobu a model krabičky pro 3D tisk. Dokumentace je k dispozici pod Creative Commons licencí
CC BY-NC-SA:
Multilink-2510.zip
Původní článek z Flopu 45 popisující interface.
Pro interface existuje několik her: původní hra podle které byl designován je Maze of Agdagon, dále Jirkovy hry Multi Dash, Multi Race a Multi Worms. O několik let později Raster ve Flopu 50 vydal Speed Up! a pak zatím poslední Speed Up!! Gold edition.
Kromě těchto, které jsou dostupné u Fandala, na Atari akcích hrajeme speciální hru Bits per People, která zatím nebyla nikde zveřejněna.
