29.6.2025

Falcon030 DSP accelerator

ObrĂĄzekPřed nedávnem jsem si pořídil nový akcelerátor DFB1X pro Atari Falcon030. Jenže po instalaci jsem zjistil, že si nerozumí s urychlovačem desky Nemesis. Nemesis také urychluje DSP a o to jsem nechtěl přijít. Tady je výsledek, malá destička s novým zdrojem hodin právě pro DSP.

Na urychlení DSP jsem kdysi viděl návod od Geir Øyvind Vælidalo na Jo Evenově stránce. Ten popisuje jak přidat nový oscilátor pro DSP. Nelíbilo se mi ale provedení, jaké se v něm navrhuje.

Původní oscilátor 32MHz je sdílen mezi DMA a DSP. DMA z něj dále generuje 8 a 2 MHz a hodiny pro floppy řadič. DSP jej využívá jako zdroj hodin. Pokud chceme urychlit DSP, nelze tento oscilátor přímo nahradit, ale musí se přidat druhý.

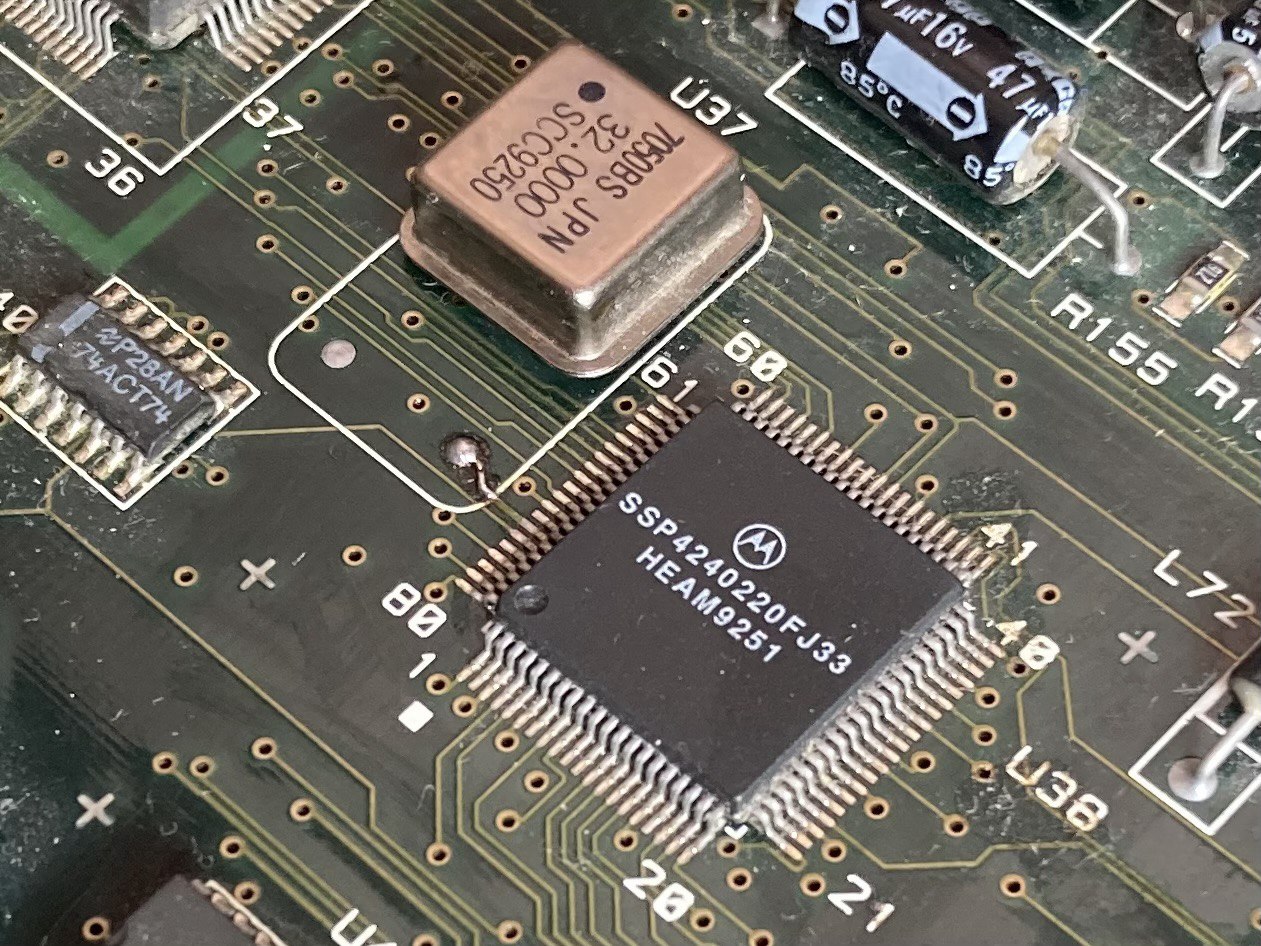

Atari Falcon DSP oscilator

Původní oscilátor 32MHz u DSP.

Naštěstí je na desce místo pro velký oscilátor (U37) v DIL 14 a pokud se použijí malé SMD oscilátory, vlezou se na toto místo 2. Jeden 32 MHz pro DMA a druhý, rychlejší pro DSP. Já jsem použil 48MHz, ale dá se pužít i 50MHz, ne všechna DSP, ale tuto frekvenci snesou.

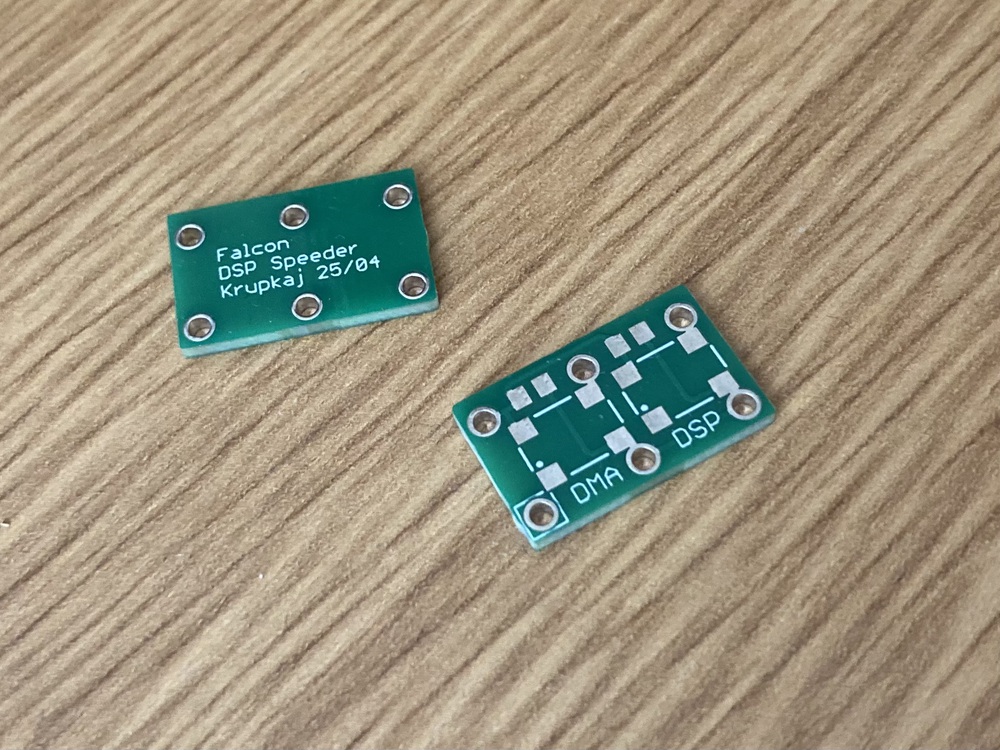

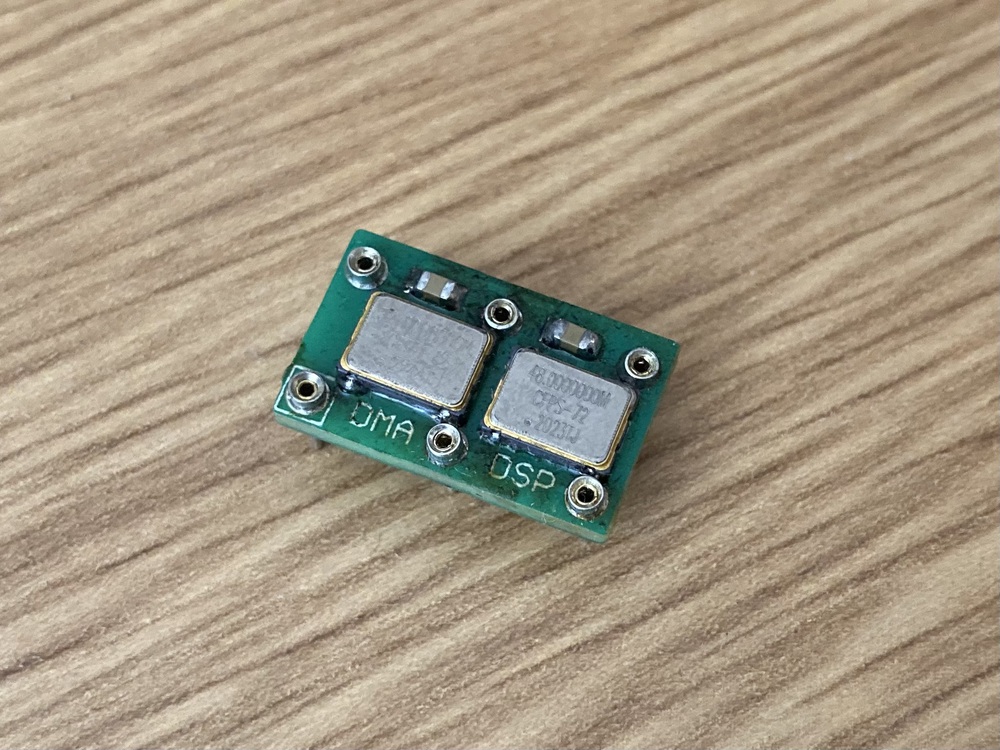

PCB Osazeny urychlovac

Desky akcelerátoru.

Instalace je snadná, stačí odstranit původní oscilátor a místo něj dát patici. Na spodní straně falconní desky je nutno oddělit dva výstupní piny 8 a 11 u U37. Pin 11 je pro DMA, pin 8 pro DSP. Pozor, pokud byl ve Falconu nainstalován jiný akcelerátor, musí se zjistit jak byl signál hodin veden. Některé návody, například od Nemesis, radily přeříznout cestičku hodin těsně u DSP a signál připojit přímo na jeho pin. V tom případě se musí úprava opatrně dát do původního stavu. Nyní už stačí do patice vložit destičku s oscilátory a máme hotovo.

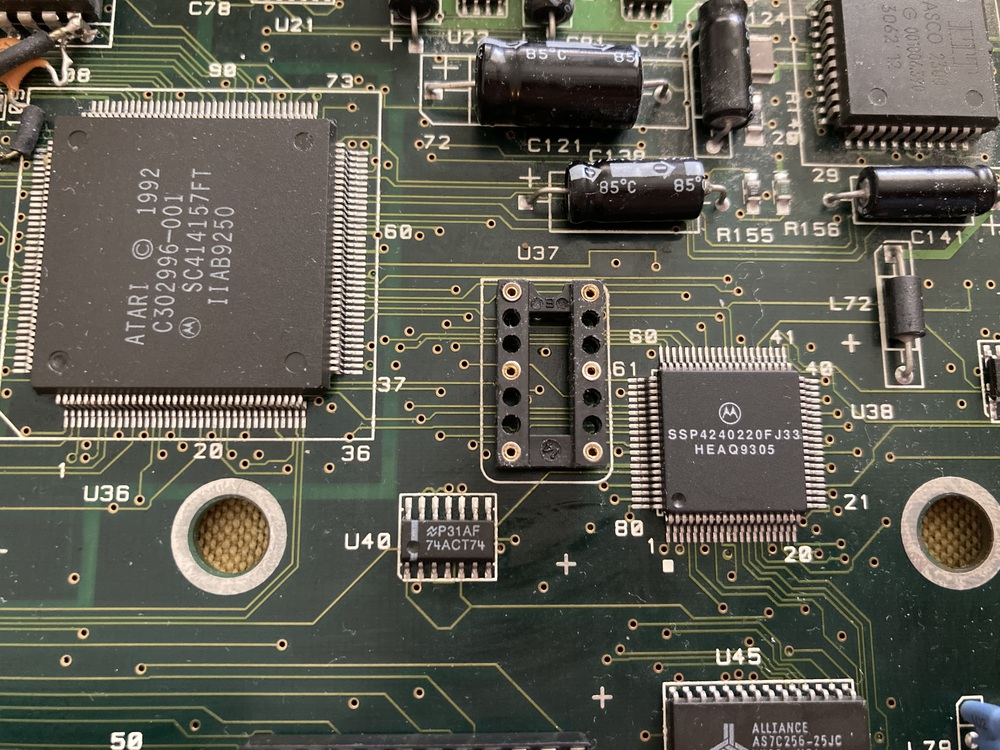

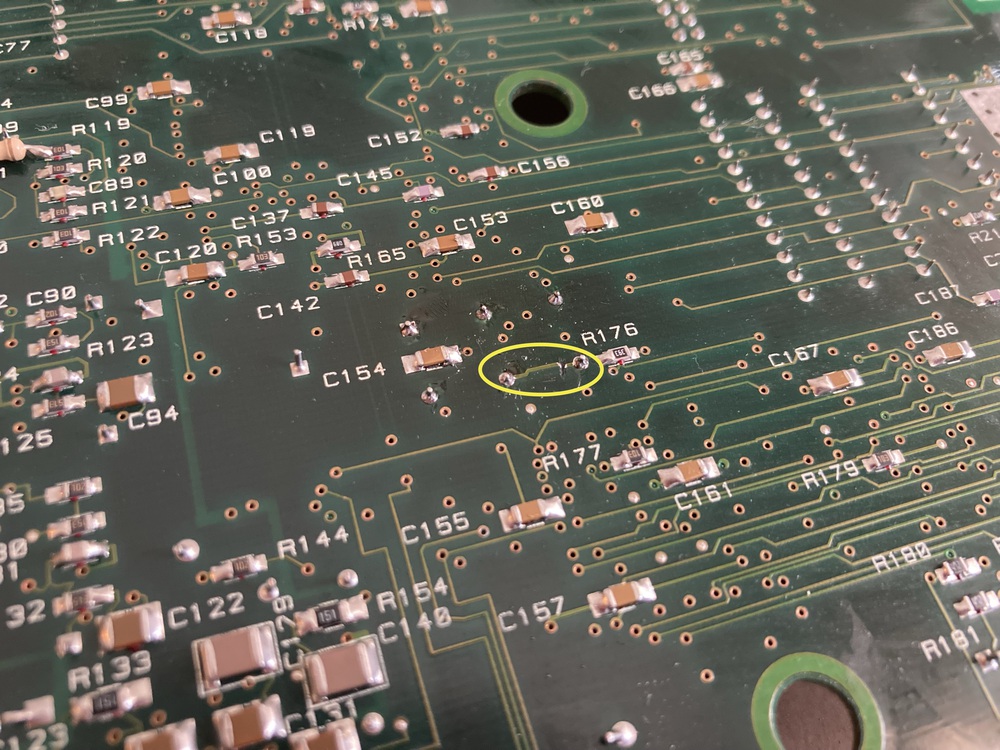

Přerušná cestička ze spodní strany Osazená patice

Přerušená cestička ze spodní strany desky a osazená patice.

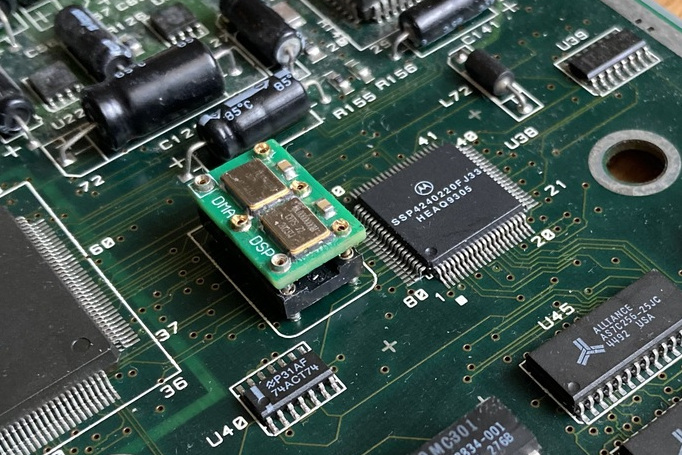

Atari Falcon DSP

Osazená deska DSP akcelerátoru ve Falcon030.

Pro otestování rychlosti je yřejmě nejlepší NEMBENCH, který byl součástí balíčku Nemesis. A nyní si už můžeme užívat rychlého DSP, ať už v demech, hrách nebo třeba ACEtrackeru.

Deska pro DSP akcelerátor v aktuální verzi je k dispozici pod CC BY-NC-SA licencí.
DSPSpeed-250618
